dc插座在我們的日常生活中被廣泛的使用，dc插座指的就是一種與電腦顯示器專用電源配套的電源插座，dc插座由橫向插口、叉型接觸彈片、縱向插口、絕緣基座、定向鍵槽組合而成，dc插座的兩只叉型接觸彈片定位于基座中心位置，形成縱橫向排列互不相連。

一、dc插座種類

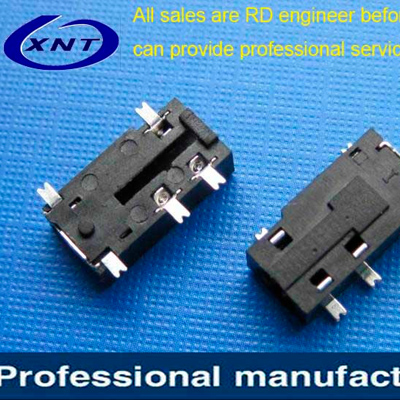

dc插座分為兩種封裝：SMT貼片封裝、DIP插件封裝。

二、dc插座型號規格

dc插座中心針有:0.5mm/0.7mm/1.3mm/1.65mm/2.0mm/2.5mm/3.0mm。常見的dc插座規格有：2.35*0.7TVdc插頭、3.0*0.1TV dc插頭、2.5*0.75TVdc插頭、3.5*1.1TVDC插頭、3.2*0.9TV dc插頭、3.5*1.35TV、2.0*0.6TVdc插頭5.5*2.1TVdc插頭、6.5*3.0TVdc插頭、5.5*2.5TVdc插頭。

三、dc插座應用

1、影音產品：MP3、藍牙耳機、智能音箱等；

2、數碼產品：數碼相機、數碼攝像機等；

3、遙控器：車輛、點卷門、家庭防盜產品之遙控器；

4、通訊產品：手機、車載話機、電話機、樓宇設備、PDA等；

5、家用電器：電視機、微波爐、電飯煲、電風、電子人體秤、電子脂肪秤、電子廚房秤等；

6、安防產品：可視對講機、監視器等；

7、玩具：電子玩具等；

8、電腦產品：攝像頭、顯示器等；

9、健身器材：跑步機、按摩器等；

10、醫療器材：血壓計、體溫計、醫院呼叫系統等。

四、dc插座技術指標

接觸電阻：Contact Resistance ≤0.03mmΩ

額定負荷：Rated Load 30V DC 0.5A

絕緣電阻：Insulation Resistance ≥100MΩ

插拔力：Insertion and Extraction Force 3N~30N

耐壓：Withstand Voltage 500V，AC/min 電器壽命：Life 5000次

溫度范圍：Temperature -40~+70℃

五、dc插座如何焊接 　　

把要焊的位置刮凈，少涂一些焊膏，用100W烙鐵，用嘴吹氣，等膠體融化馬上冷卻。

五、dc插座選擇

以“30V/0.5A”為例，說明允許的電流為0.5A，電壓等級是30V。

“0.5A”，最大安全電流。大于0.5A就會發熱、氧化，出故障。

30V是額定的指標，兩者是有區別的。

注意品牌效益，建議選擇大公司的品牌產品，質量有保障。外觀表面光潔、無任何缺陷。

六、dc插座消除火花 　　

要選用大電流的三極管或mos管，再選用繼電器。
